Bơm màng đôi là gì?

Bơm màng đôi là một thiết bị khí nén, hoạt động nhờ vào sự chuyển động qua lại của màng bơm bên trong thân máy.

Máy có thiết kế nhỏ gọn, chất lượng tốt, độ bền cao, sử dụng linh hoạt nên được dùng trong nhiều ngành nghề trong công nghiệp: gỗ, nội thất, sơn tường, phun men gốm sứ, thực phẩm, mỹ phẩm, hàng hải,…

Lý do người ta gọi nó là bơm màng đôi vì nó có 2 buồng khí, 2 màng bơm được lắp ghép đối xứng và gắn song song vào với nhau.

Đặc điểm của bơm màng đôi

Bơm màng đôi dùng trong công nghiệp, khác với những chiếc bơm bình thường, có một số đặc điểm sau:

• Hoạt động bằng khí nén, không dùng điện.
• Không gây cháy nổ, an toàn cho người sử dụng.
• Có khả năng tự mồi.
• Áp suất và lưu lượng đa dạng.
• Chạy khô mà không sinh nhiệt hoặc gây hỏng hóc.
• Áp suất đầu ra cân bằng hoặc lớn hơn áp suất khí cấp vào bơm dừng hoạt động mà không làm hỏng bơm.

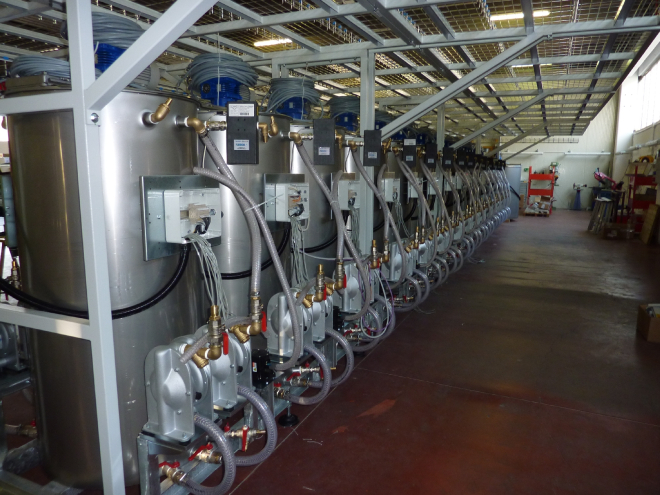

Công dụng của bơm màng đôi

• Vận chuyển các loại hóa chất.

• Vận chuyển sơn tại các công ty sản xuất sơn.
• Bơm mực in
• Vận chuyển các loại nước sốt trong các công ty thực phẩm.
• Vận chuyển men gốm sứ tại các công ty sản xuất thiết bị vệ sinh.
• Phun màu, bao phim tại các công ty dược.

• Sản xuất gạch ceramic.
• Bơm hóa chất từ thùng phuy ra.
• Xử lý nước thải.

Và một số ngành công nghiệp khác.

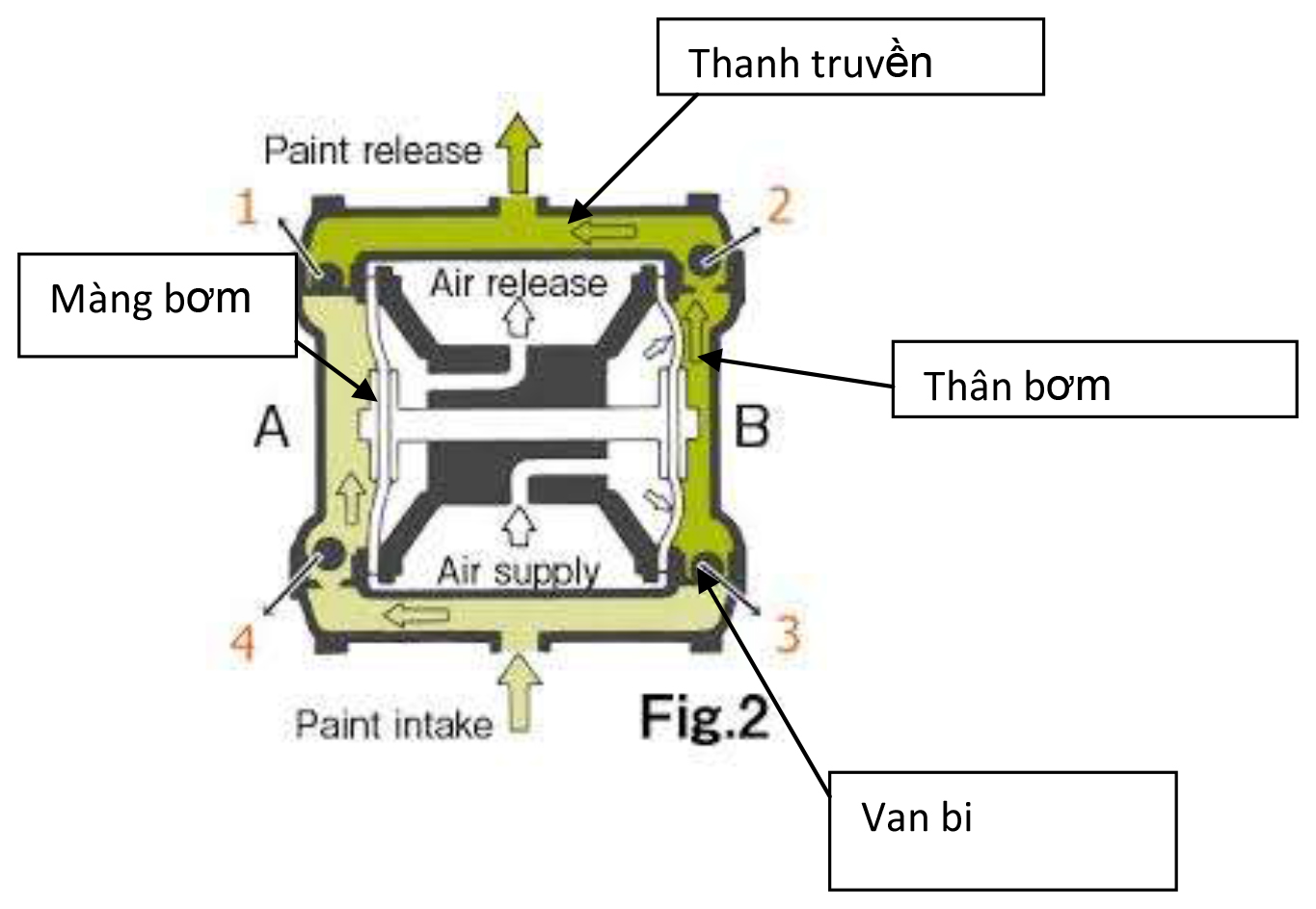

Cấu tạo của bơm màng đôi

Đã là bơm màng đôi, dù của bất kỳ thương hiệu nào thì cấu tạo cũng tương tự nhau. Bơm màng được lắp ghép từ rất nhiều các chi tiết, phụ tùng để tạo ra một sản phẩm hoàn chỉnh. Trong đó, có 4 bộ phận chính quan trọng nhất là thanh truyền, thân bơm, màng bơm và các van bi.

• Tranh truyền:

Thanh truyền hay còn gọi là ống kết nối, dùng để cố định, nối 2 thân bơm, và truyền chất lỏng ra bên ngoài.

Trên thanh truyền có cửa xả và cửa hút. Khi cửa xả nằm ở trên thì cửa hút lại ở bên dưới.

• Thân bơm.

Thân bơm được đúc nguyên khối chắc chắn, bên trong có 2 buồng khí để chứa dung dịch.

Chất liệu chủ yếu là nhôm, nhựa, inox

Tuy nhiên, khi cần mua bơm màng, người dùng phải xác định được loại dùng dịch mình đang dùng phù hợp với loại nào.

Ví dụ: Một số công ty thực phẩm hay vận chuyển tương ớt, tương cà, những dung dịch có độ nhớt cao thì không thể dùng loại thân nhôm mà phải dùng thân inox.

Tương tự, khi vận chuyển axit, chất ăn mòn cao, thân nhôm không thể chịu được tác động lý- hóa của những dung dịch này nên buộc phải dùng thân nhựa hoặc inox.

• Màng bơm

Màng bơm được coi là bộ phận chính yếu của bơm màng, có vai trò quan trọng trong khi làm việc (sẽ giải thích ở nguyên lý làm việc).

Màng bơm có hình tròn, đường kính phụ thuộc vào model của bơm màng.

1 bộ màng bơm sẽ có 2 chiếc màng, mỗi chiếc gắn vào 1 bên, màu trắng vào chịu được hóa chất.

Thương hiệu bơm màng Đài Loan- Prona còn sản xuất thêm 1 loại màng bơm sơn nữa có màu đen để chịu khí, lắp bên ngoài màng chịu hóa chất.

Màng bơm là một bộ phận phải chịu tác động trưc tiếp từ hóa chất, nên cũng giống như thân bơm, vật liệu làm màng bơm rất quan trọng.

Hiện nay, chủ yếu màng bơm sơn đều được làm bằng Teflon vì những đặc tính tối ưu của nó.

Mọi người có thể xem lại bài viết về màng bơm là gì để hiểu rõ hơn.

>> Xem thêm: Màng bơm là gì?

• Van bi

Van bi cũng giống như những chiếc then cửa, có nhiệm vụ đóng, mở tại các chốt. Giữ hoặc đẩy sơn ra bên ngoài.

Lưu ý: Nên vệ sinh bơm màng ngay sau khi sử dụng để tránh bị tắc ở van vi.

Tắc nghẽn ở van bi do không vệ sinh cũng là 1 trong những sự cố thường gặp nhất khi sử dụng bơm màng.

Nguyên lý hoạt động của bơm màng đôi

Tóm tắt về nguyên lý hoạt động của bơm màng đôi.

Bơm màng đôi hoạt động theo 1 nguyên lý khá đơn giản với 2 chu trình.

Sự chuyển động của 2 màng được gắn với 2 đầu thanh truyền, nén và đẩy sơn ra. Không khí nén đi vào buồng khí A (trong Hình 1) và đẩy màng ngăn về phía bên trái và sơn được phun ra.

Đồng thời màng ngăn B kết nối với thanh truyền cũng di chuyển về phía trái và hút sơn. Khi thanh truyền di chuyển sang trái hoàn toàn thì van đổi chiểu. Kết thúc chu trình 1.

Khí nén đi vào buồng khí B (trong Hình 2) đẩy màng ngăn về phía bên phải và đẩy sơn ra, đồng thời màng ngăn A hút sơn.

Kết thúc chu trình 2.

Chu trình cứ thế gặp đi lặp lại liên tục cho đến khi kết thúc quá trình làm việc.

>> Chi tiết về Nguyên lý hoạt động của bơm màng.

Ưu điểm của bơm màng đôi so với nồi trộn sơn

So với Nồi trộn sơn, bơm màng đôi có khá nhiều ưu điểm.

• Không giới hạn về dung tích.
• Dễ dàng thay đổi màu sắc sơn. Thích hợp cho những công ty cần phun nhiều màu.
• Dễ dàng vệ sinh. Sau khi kết thúc quá trình làm việc, chỉ cần cắm ống hút vào dung môi, rồi xả ra như bình thường cho đến khi hết sơn bên trong là được.
• So với nồi trộn sơn, giá thành của bơm màng đôi rẻ hơn nhiều.

Tất nhiên, nếu xét về độ bền thì độ bền của bơm màng đôi không bằng nồi trộn, và ồn hơn.

>> Ưu điểm của Bơm màng so với Nồi trộn sơn.

Một số thương hiệu bơm màng đôi trên thị trường

Bơm màng đôi hiện nay có khá nhiều model, đa dạng về công suất cũng như giá thành.

Có thể chia bơm màng theo2 phân khúc như sau:

• Bơm màng cao cấp, giá thành cao: Anest Iwata, Aro, Yamada…
• Bơm màng giá rẻ: Prona, TDS, FSL…
